Недостаточная сила тока при прогреве бетона трансформатором в аренде

Работники компании «МОСПРОКАТ», уже много лет специализируясь на аренде трансформаторных станций прогрева бетонных конструкций, зачастую сталкиваются с ситуациями, когда неквалифицированные действия заказчиков становятся причиной поломки техники. Однако бывают инциденты, когда арендаторы вовсе не виноваты.

К примеру, у арендованной трансформаторной станции была недостаточная сила тока в процессе прогрева бетонной смеси. Такие сбои системы могут возникнуть не только по причине ошибок, допущенных в процессе эксплуатации — наши специалисты могут с уверенностью это сказать, поскольку лично столкнулись с ситуацией.

Суть возникшей проблемы

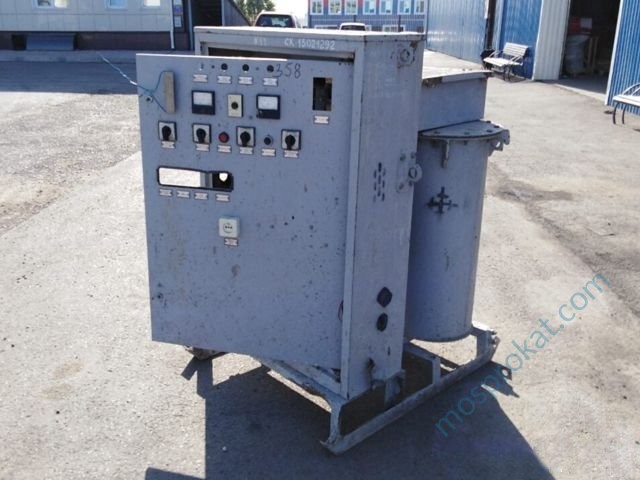

Два года назад нам пришлось столкнуться с такой неприятной ситуацией: предназначенная для оформления в аренду трансформаторная станция прогрева бетонной заливки на выдаче имела силу тока недостаточной величины. Именно данная величина считается определяющей для коэффициента полезного действия и производительности оборудования.

Принцип нагрева бетонного раствора основан в подаче небольшой величины напряжения при большом показателе силы тока — больше 600Ампер. Трансформаторная станция необходима для преобразования параметров электричества, которое подаётся в городские централизованные сети до определённых показателей.

При величине напряжении на 5уровне в 110Вольт нагрузка силы тока должна была составлять примерно 630Ампер — достигнуть данного показателя не удалось. Для диагностики возникшей проблемы нашим специалистам пришлось выполнить разборку магнитного пускателя — обычного, широко распространенного ПМ12.

После разборки магнитного пускателя выяснилось, что у нового ПМ12 немного обгоревшие контакты, которые не пропускают ток. Получается, абсолютно новый комплектующий элемент вроде отечественного производства имел очевидный дефектный брак. Именно эта проблема стала причиной того, что предназначенная для оформления в аренду трансформаторная станция прогрева бетонной смеси выдавала недостаточную величину силы тока.

Основываясь на объективные данные, наши мастера пришли к выводу — магнитный пускатель не дефектный, однако при его производстве была допущена неточность технологического характера, которая привела к возникновению неисправности. Вывод — хороший производитель не допустит подобных недоразумений.

Решение проблемы после диагностики

После диагностики была выполнена чистка контактов магнитного пускателя ПМ12, после чего предназначенное для оформления в аренду трансформаторное оборудование нагрева бетонного раствора заработало в полную силу. Недостаточный показатель сила тока объяснялся только данной неисправностью. Квалифицированные мастера компании «МОСПРОКАТ» справились с повреждением в оперативном порядке.

Другие наиболее частые причины сбоев в работе трансформаторов прогрева

Рассмотрим некоторые из наиболее часто встречающихся отказов, их причины и последствия.

Неисправность обмотки

Обмотки — важная часть трансформаторной станции прогрева бетонной смеси. На стороне распределения размещены две обмотки: одна — на первичной стороне, а вторая — на вторичной. Высокое напряжение/низкий ток протекает по обмотке первичной стороны и через электромагнитную индукцию напряжение ступенчато направляется вниз, а ток во вторичной обмотке увеличивается. Обмотки выдерживают диэлектрические, термические и механические нагрузки во время работы трансформаторной установки.

Неисправности, возникающие в обмотке, обусловлены скачками напряжения, что вызывает нарушение целостности или прогорание обмотки:

  • Диэлектрические повреждения в обмотке возникают из-за межвиткового замыкания, пробоя изоляции между витками обмотки. Обычно происходит пробой изоляции из-за высокого тока и напряжения, которые выше номинального показателя. Разрушение изоляции приводит к перекрытию витков обмотки и короткому замыканию.
  • Материал изготовления обмоток — медь. Медные обмотки имеют высокое сопротивление тепловым потерям. Горячие точки тепловых потерь появляются из-за плохого технического обслуживания установки или его полного отсутствия. Со временем это вызывает износ, который способствует разрыву обмотки.
  • Механические неисправности — перекос, расшатывание или смещение обмоток. Всё это приводит к уменьшению производительности трансформатора и разрыву обмотки. Основными причинами, вызывающими эту неисправность, являются неправильный ремонт, некачественное техническое обслуживание, коррозия, вибрации, наличие дефектов комплектующих деталей.

Неисправность втулки

Втулки — устройства, изолирующие высокое напряжение. В трансформаторном оборудовании они обеспечивают прохождение тока через стенку резервуара. Внутри трансформатора используются бумажные изоляторы, окруженные маслом, обеспечивающим дополнительную изоляцию.

Некоторые из основных причин неисправностей втулки:

  • Ослабление проводов, вызванное вибрацией во время работы трансформатора, приводящие к перегреву.
  • Скачок высокого напряжения и короткое замыкание вызывает частичный разряд, который вызывает мелкие повреждения и полную поломку в считанные часы.
  • Разрыв уплотнительных втулок происходит из-за попадания влаги, износа или чрезмерных диэлектрических потерь. Из-за такой неисправности втулки происходит отказ трансформаторной техники.
  • Отсутствие замены старого масла в течение длительного времени или его недостатка из-за утечки возникают внутренние неисправности.

Неисправности масляного резервуара

В корпусе трансформатора расположена ёмкость для используемого для изоляции и охлаждения масла. Неисправность масляного резервуара возникает из-за воздействия окружающей среды, коррозии, высокой влажности и солнечного излучения, приводящие к появлению трещин на стенках ёмкости.

Из-за появившихся трещин происходит потеря масла, что приводит к некоторым последствиям:

  • Снижение уровня масла приводит к снижению изоляции в трансформаторной станции, влияющей на состояние обмотки.
  • Масло также используется для охлаждения, поэтому недостаточное количество масла вызывает перегрев системы с повреждением комплектующих частей оборудования.

Неисправность системы охлаждения

Система охлаждения снижает тепло, выделяемое трансформатором при прогреве бетонной смеси. Система охлаждения состоит их охлаждающих вентиляторов, масляных насосов и теплообменников с водяным охлаждением. Неисправность в системе охлаждения вызывает накопление тепла в трансформаторной станции, которые влияют на различные элементы оборудования.

Некоторые из основных причин неисправностей:

  • Одной из основных причин отказа системы охлаждения является течь в масляных/воздушных трубках. Это вызывает снижение уровня жидкости, что приводит к низкому теплообмену. Утечка происходит из-за влияния нагрузки окружающей среды, коррозии, повышенной влажности и солнечного излучения.
  • Неисправности происходят из-за отказа охлаждающих вентиляторов, которые направляют холодный воздух в резервуары для охлаждения.
  • Система охлаждения может работать неправильно из-за плохих термостатов, измеряющих тепло в системе. Неисправные термостаты неправильно показывают температуру, ложно активируя работу системы охлаждения.

Рекомендации от профессионалов «МОСПРОКАТ»

Очевидно, что некоторые производители деталей могут выпускать дефектные комплектующие детали. Поэтому при замене запасных частей трансформаторных станций для прогрева бетонного раствора поставщиков следует выбирать тщательно. Приобретая расходные материалы или комплектующие у малоизвестных непроверенных поставщиков, вы сильно рискуете. Известны некоторые случаи, когда по причине использования некачественных комплектующих элементов выходила из строя дорогостоящая техника.

Один трансформатор состоит из множества различных элементов, работающих в сочетании друг с другом. Все они имеют разные неисправности, вызывающие разные отказы — некоторые из них более серьезны, некоторые малозначимы, трудно диагностируемы. Один отказ не только повлияет конкретный компонент, но на многие другие системы оборудования. Нельзя игнорировать даже малейшую неисправность.

При оформлении аренды трансформаторной станции прогрева бетонной конструкции, необходимо тщательно проверять работоспособность установки непосредственно на складе арендодателя. Если неисправность обнаружится уже на строительной площадке заказчика, доказать, что поломка произошла не по вашей халатности, будет сложно. Придется выполнять полное восстановление оборудования на собственные средства.

Заключение

Анализ рассмотренных повреждений приводит к общему выводу: запланированная программа технического обслуживания, осмотра и испытаний может значительно сократить количество отказов трансформаторной станции прогрева бетона. Рекомендация арендодателям — при покупке комплектующих деталей и запчастей для своего оборудования следует внимательно выбирать поставщиков и пользоваться услугами проверенных брендов.
