Как греть бетон трансформатором взятым в аренду

Во время строительства объектов жилого и промышленного назначения требуется постоянное выполнение бетонных работ вне зависимости от времени года и температурного режима. Бетонные работы в основном должны проводиться в теплые месяцы года, однако некоторые работы откладываются на осенне-зимний период. Если ранее бетон нагревали при помощи палаток и открытого огня, то современное строительство предусматривает несколько способов противостояния холоду. При температуре до –5градусов по Цельсию в бетон добавляются присадки, позволяющие материалу долгое время не замерзнуть. Кроме этого используется метод нагрева бетона при помощи специальной техники.

Выбор оборудования

При сооружении объектов в процессе бетонирования на закрытых территориях устанавливают:

• Устройства для прогрева поверхностей;
• Дизельные тепловые пушки;
• Специальные трансформаторы.

Использование любого из указанных способов имеет свои условия, преимущества и недостатки. Аренда трансформаторной установки с кабелями — станет отличным вариантом при возникновении необходимости нагрева бетонной поверхности. Оформив аренду трансформаторной установки для нагрева бетона, у рабочих появляется возможность на только гарантировать оперативное выполнение бетонно-заливных операций, но и работать в морозные месяцы года. Использование трансформаторной установки для превращения электрической энергии в тепловую позволяет полимеризовать бетон при минусовых показателях отрицательных температурах, не уменьшая его качества. Если сравнивать с другими способами утепления, то затраты при использовании трансформатора будут минимизированы.

Температурный режим для прогрева бетонной заливки

С какой целью прогревается бетонная заливка? Потребность возникает в случае, когда показатель температуры окружающей среды опускается ниже нуля. Вода, которая является составной частью бетонной смеси, при таких условиях замерзает. Бетон не будет схватываться, раскрошится словно песок, поскольку ледяные кристаллы замёрзшей воды действуют разрушительно на структуру бетонной заливки. Даже в прохладное время при температуре выше нуля нагрев бетонной конструкции будет уместен.

При нормальной температуре созревание цементной смеси происходит быстрее, сроки выполнения спроектированных работ сокращаются. К примеру:

• Когда температура окружающей среды падает ниже +16градусов по Цельсию, созревание цементного камня происходит как минимум четыре недели;
• В жаркое время года, когда показатель термометра достигает отметки +35градусов, бетонный раствор схватывается всего за одну неделю.
• При нагреве недавно залитой цементной конструкции до отметки +50градусов, то марочной прочности можно добиться за 24часа.

Ответ на вопрос: «Какой необходим температурный режим для прогрева бетонной заливки» вполне очевиден. Для ускорения созревания монолитной конструкции залитую цементную смесь можно греть при любом температурном режиме ниже +40градусов. При показателе термометра ниже нуля градусов, нагрев бетонной смеси является необходимостью.

Как выполнить нагрев бетонного раствора

С температурным моментом всё понятно, рассмотрим далее, какими методом выполняется нагрев, какой вариант действенный и выгодный? Опытные строительные специалисты знают, что наиболее действенный и продуктивный способ — применение трансформаторной установки в сочетании с системой электродов, шин и проводов.

Сама методика абсолютно несложна: электроды или кабели большого сопротивления в качестве греющих петель заранее закладываются в подготовленную опалубку. После заливки цементного раствора на греющие петли подводиться напряжение, преобразуемое тепловую энергию.

Некоторые наши арендаторы интересуются подключающей схемой обогрева цемента с использованием ПНСВ-проводов, а также схемой обогрева с использованием электродов для колонн. Существуют две схемы: формат «звезды» или «треугольника». Именно схема в формате «треугольник» применяется при подключении трансформаторного аппарата. Схема размещения электродов или на нагревательных петель, холодных концов и шин на объекте должна рассчитываться и проектироваться энергетиком. В его обязанности также входит принятие решение о том, при каком температурном режиме и сколько времени будет прогреваться цемент. Информация о прогреве бетона в холодное время года при помощи электродов либо провода ПНСВ приведена в таблице:

Указанные данные — базовые, беря их во внимание, следует учитывать температуру окружающей среды, наличие осадков, сорт цемента. Потому если возникло решение прогреть бетон, то должны приниматься в комплексе все факторы. Насколько результативным будет итог обогрева, зависит от уровня профессионализма электрика. Выполнение данной работы без особых знаний и опыта может закончиться плачевно.

Трансформаторный прогрев бетона — проблемы и их разрешение

Человек, знакомый с процессом строительства лишь поверхностно, подумает, что осенне-зимний обогрев бетона является не такой уж и сложной задачей. Условно процесс выглядит так:

• По опалубке выполняется раскладка провода;
• Заливается цементный раствор;
• К трансформатору подсоединяются выводные клеммы.

Метод прогрева электродами покажется ещё проще — металлические стержни втыкаются и подсоединяются к устройству. Фактически всё значительно сложнее.

Технология выполнения обогрева основывается на принципах электротехники. Несоблюдение и любые отклонения от организационных правил при проведении работ станет причиной потерей средств и времени — исправление ошибок, вероятнее всего, станет нереальным. Придется воспользоваться иным вариантом защиты бетонной заливки от промерзания. В случае замерзания нарушается структура материала, продукт приходит в непригодность для эксплуатации.

Трансформаторный прогрев бетона — максимально продуктивный метод. Основная проблема — необходимо обладать знаниями не только в сфере работы со строительными материалами, но и разбираться в электротехнической и энергетической области.

Для произведения обогрева бетонного материала трансформатором, необходимо:

1. Правильно выбрать модель электрической установки;
2. Безошибочно подключить кабельные провода;
3. Спроектировать график подачи напряжения.

В случае наличия на строительной площадке источника питания необходимой мощности, предпочтительнее работать с трансформаторной установкой. Важно: профессиональный электрик должен правильно сделать расчёт графика обогрева прогрева и представить данные во вразумительном виде. Желательно, чтоб рабочие вели журнал, где будут фиксироваться показатели тока в определённый период работы.

Принцип обогрева

Трансформаторный способ обогрева бетонной смеси заключается в следующем:

• Под будущим монолитом в опалубку и каркас устанавливаются кабельные провода нагрева;
• После залива цементного раствора провода подсоединяются к трансформаторной установке;
• Провода нагреваются до температуры 85градусов по Цельсию, пропуская через себя электрический ток через себя;
• Выделяемое тепло отдаётся в бетонный раствор, результат — происходит равномерный прогрев монолитного сооружения, бетон затвердевает до достижения необходимой крепости.

Стальные жилы нагревательных проводов должны иметь минимальное сечение 1,5—3мм, что обеспечит равномерный и качественный обогрев. От мощности трансформатора и объёма бетонной смеси будет зависеть, какое количество нагревательных проводов будет использоваться в процессе работы.

Время обогрева и выдержки конструкции устанавливается после того, как будут произведены измерения силы тока нагревательных элементов и температуры залитой смеси. Практикуя контактный обогрев, можно с уверенностью работать с бетоном при температуре -30градусов, при этом монолит прогревается до отметки 35-50градусов.

Схема подключения

Для грамотного обогрева залитого цементного раствора с использованием нагревательного элемента, следует обладать элементарными практическими навыками. Рассчитывая периодичность и длительность электрического прогрева, следует взять во внимание длину нагревательных петель, которые закладываются в бетон, параметры шины и холодных концов, убедиться в том, что электрическая сеть объекта работает исправно, а мощность трансформаторной установки соответствует объёму обогреваемого материала.

Какой кабельный провод используется для греющих петель

Как правило, для проведения электрического обогрева практикуется использование провода типа ПНСВ. Такой тип провода монтируется просто, имеет сравнительно невысокую цену. На рисунке отображён:

A — внешний вид термического провода;

B — расшифровка маркировки;

C — конструкция.

Альтернативный вариант — аналог, провод типа ПНСП, который отличается тем, что его изоляция состоит из полипропилена. При использовании провода типа ПНСП позволяет ненамного повысить максимальный показатель мощность выделения тепловой энергии. Самый распространённый тип кабельного электропровода — ПНСВ с конструкцией токопроводящей жилы 1x1,2.

Если примерный срок прогрева монолита в зимний период превышает 7суток, следует отрегулировать мощность тока, подающегося на жилы. Все рассмотренные факторы следует поручать мастеру, который обладает опытом осуществления подобных работ — при этом в суматохе нельзя забывать об исполнении основных строительных работ.

Как рассчитать трансформаторную мощность и длину проводов

Чтобы рассчитать необходимую мощность, как правило, используют следующие параметры: обогрев 1м3 бетонного раствора потребуется мощность приблизительной величины 1,3кВт. При низкой температуре данная величина увеличивается, при высоком показателе — убавляется. Длина ПНСВ для смеси объёмом 1м3 составляет приблизительно 35-50м. В любом случае к подсчётам следует подходить индивидуально, исходя из того, чтоб в каждом участке провода протекала сила тока величиной примерно 15Ампер для схематической раскладки «звезда» и 18Ампер для схематической раскладки «тройка» для кабеля ПНСВ–1.2.

В процессе бетонирования при низких температурах окружающей среды эксплуатируются 3-фазные трансформаторные установки — нагрузка на все фазы должна распределяться равномерно, с соблюдением правильно рассчитанной и одинаковой длины петель кабельных проводов, что необходимо для предотвращения выгорания проводников и искажения трёх фаз.

«Холодные концы» — основное предназначение

Токопроводящие детали при работе перегреваются и повреждаются. Чтобы этого не произошло, подсоединение нагревательных петель с шиной, выходящей из трансформаторной установки, производится посредством «холодных концов». «Холодные окончания» представляют собой изолированные провода с алюминиевой жилой сечением до 3мм, способные, не греясь, проводить электрический ток удовлетворительной величины для прогрева бетонного раствора.

Грамотно организационная схема выглядит так: нагревательные петли полностью размещены в залитой смеси, а «холодные окончания» находятся снаружи. «Холодные окончания» должны быть надёжно скручены с нагревательными петлями, предварительно зачищены от изоляции на 8—9см без повреждения самих жил. Проводная скрутка в обязательном порядке изолируется лентой х/б.

Шина для подсоединения электрического прогрева бетонного раствора

Одна сторона трансформаторной установки ниже, чем другая — именно от неё подводится шина с алюминиевой жилой к прогреваемому раствору. Задача шины — успешная передача электрической энергии с минимальными потерями. Для правильного подсчёта пропускной способности данного элемента и схематической раскладки обогрева бетонной смеси требуются навыки и опыт работы.

Подсоединение шины к трансформаторной установке — ответственная и трудоёмкая процедура. Основные факторы:

• Для подсоединения шины к трансформатору необходима высокая точность;
• Ручная работа в большом объёме, требующая высокой точности;
• Выводы трансформаторного агрегата оснащены достаточно хрупкими изоляторами;
• Установочные работы производятся в ограниченном пространстве.

Почему профессионалами рекомендуется подсоединять гибкие шины? Во избежание аварийных ситуаций на линии электропередач к трансформатору не рекомендуется подключать жесткие шины, поскольку:

1. Способны гасить вибрации трансформаторной установки, отрицательно влияющие на контактные стыки.
2. Возмещают погрешность размеров комплектующих трансформатора и шины при охлаждении и нагреве;
3. Компенсируют несоответствие осей несоосность элементов, допущенное в процессе установки агрегата.

При неправильно организованной схеме подсоединения кабельных проводов к трансформаторному агрегату процедура прогрева бетонного раствора нарушается. В результате работы будут выполнены впустую, а продукт испорчен. Итог — полный демонтаж конструкции, новый залив бетона.

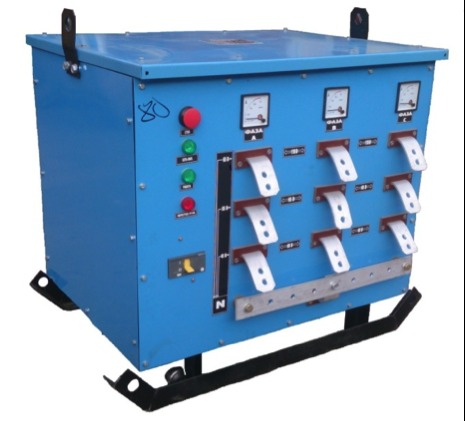

Выбор модели трансформатора

Трансформаторы — устройства, получающие высокое напряжение непосредственно от электростанции и преобразующие его в более низкое напряжение. Это позволяет безопасно и эффективно эксплуатировать в таких помещениях, как офисы, транспортные узлы, школы и фабрики, строительные площадки или объекты. В результате своей работы трансформатор выделяет большое количество тепла, которое необходимое для прогрева бетонного раствора.

В настоящее время в промышленности используются два типа трансформаторов: модели с воздушным охлаждением и масляные силовые установки. В качестве охлаждающей среды используется сухой воздух, в масляных моделях — жидкостное охлаждение. Хотя оба типа имеют одинаковый конечный результат, стоит отметить, что между ними есть много различий, влияющих на выбранный тип.

Отличия между типами трансформаторного оборудования

Трансформаторные установки воздушного и жидкостного охлаждения отличаются между собой несколькими критериями:

1. Техническое обслуживание: модели с масляным охлаждением требуют большего количества процедур технического обслуживания, которые необходимо выполнять чаще, чем в моделях сухого типа. Масло необходимо отбирать для проверки на загрязнение, тогда как агрегаты сухого типа очень устойчивы к химическим загрязнениям.
2. Начальные и эксплуатационные затраты: по сравнению с масляным охлаждением сухой тип имеет значительно более высокие эксплуатационные потери. Масляные модели имеют более высокий стандарт энергетической эффективности, как следствие, более длительный срок службы, чем установки с воздушным охлаждением.
3. Производительность: машины сухого типа имеют более крупные блоки, ограниченные по напряжению и размеру, что делает их более склонными к перегреву в случае перегрузки. В результате они имеют более высокие электрические потери, а поддержание источника питания сухого типа с течением времени обходится дороже. Агрегаты с масляным охлаждением меньше по размеру, более производительны. Они требуют меньшего спроса и оказывают меньшее воздействие на окружающую среду.
4. Шум: Оборудование с масляным охлаждением имеет более низкий уровень шума при эксплуатации и, следовательно, меньше шумового загрязнения, чем модели сухого типа.
5. Допустимые напряжения: силовые агрегаты сухого типа предназначены для работы с малыми и средними МВА и номинальными напряжениями, что делает их идеальными для небольшого объёма работ. Версии с масляным охлаждением способны выдерживать более тяжелые нагрузки, поэтому для объёма работ, требующих более высокого напряжения, потребуются масляные блоки.
6. Местоположение: Расположение оборудования будет самым важным фактором, определяющим, какой тип вам понадобится. Сухой тип предназначен для использования в зданиях или рядом с ними просто потому, что они экологически безопасны. Машины сухого типа менее воспламеняемы, представляют меньшую опасность возгорания, что делает их идеальными при строительстве торговых центров, больниц, жилых комплексов и других коммерческих помещений. Аппараты с масляным охлаждением используются при наружных работах из-за возможности утечки и разливов масла, которые создают риск возгорания.
7. Допустимость повторной переработки: переработка в конце срока службы для сухого типа ограничена, в то время как масляные блоки могут похвастаться более легкой регенерацией сердечника змеевика. Масляное охлаждение имеет превосходный срок службы и ремонтопригодность, производит меньше отходов и требует меньше замены и труда.

Принимая во внимание все сравнения, масляные агрегаты представляются лучшим вариантом для прогрева бетона с более высокой энергоэффективностью, возможностью вторичной переработки, низким уровнем шумового загрязнения, более низкими эксплуатационными расходами и небольшим воздействием на окружающую среду.

Аренда трансформаторного оборудования от компании «МОСПРОКАТ»

Производителями предлагается большой выбор трансформирующих агрегатов. Если необходим трансформатор для выполнения разовых работ, совершать его покупку нерационально — стоимость техники достаточно высокая. Поэтому есть альтернативный вариант — оформление аренды трансформатора для обогрева бетонного раствора на определённое время, обратившись в компанию «МОСПРОКАТ».

Не все строительные организации имеют возможность купить такую технику, поскольку попросту в этом нет особой потребности. Удобный вариант — аренда трансформатора. Оформленное на прокат оборудование способно обеспечить стабильный температурный режим залитой бетонной смеси за счет точного значения проходящего тока прогрева. Представленные для аренды модели агрегатов с подходящими техническими характеристиками сводят к минимальному потреблению электроэнергии, обеспечивают безопасность проведения все работ на стройплощадке.

Преимущества аренды трансформатора в «МОСПРОКАТ»

Сотрудничая с компанией «МОСПРОКАТ», вы обязательно получите первоклассное оборудование для выполнения работ на строительной площадке. В ассортименте предлагаются силовые агрегаты с разным типом охлаждения и техническими характеристиками.

Взяв напрокат трансформатор для прогрева бетонной смеси именно у нас, вы сможете воспользоваться многими преимуществами для увеличения эффективности и повышения своей прибыли:

1. Разумный расчёт бюджета. Одноразовая оплата услуги — сравнительно небольшая сумма по сравнению с оплатой покупки дорогостоящего агрегата, что выгоднее и проще для физического лица, фирмы либо подрядчика. Из расчетов следует: минимальная стоимость суточной аренды трансформатора для нагрева бетона составляет 500—600рублей/сутки в зависимости от модели, при этом полная цена техники достигает несколько сотен тысяч рублей. Без всякого сомнения — при оформлении установки в аренду у клиентов появляется возможность разумно рассчитать свой бюджет.
2. Отсутствие расходов на обслуживание и сервисный ремонт. Подрядчики, полагающиеся на надежную, хорошо обслуживаемую аренду тяжелого оборудования, не несут постоянной ответственности за ремонт и техническое обслуживание, необходимое для поддержания отличного состояния устройств. Выбирая трансформатор в аренду, вы избегаете покрытия затрат на рабочую силу техники, финансирования аварийного ремонта в случае непредвиденных поломок оборудования, поиска и закупки запчастей для агрегатов.
3. Исправное состояние. Представленные в нашем каталоге машины находятся в технически исправном виде, мы гарантируем каждому заказчику, что оборудование не сломается в самый ответственный момент.
4. Не требуется хранение. Затраты на хранение возрастают при ведении строительного бизнеса. Чем больше у вас инструментов и оборудования, тем больше складских площадей понадобится для защиты, организации и хранения всего этого. Увеличение складских площадей приводит к увеличению затрат. Аренда оборудования дает огромные преимущества в плане снижения накладных расходов, в том числе уменьшения потребности в складских помещениях.
5. Тестирование перед покупкой. Если вы не уверены, стоит ли инвестировать оборудованием, вы можете оформить аренду трансформатора аналогичной модели, которую собираетесь приобрести. Таким образом, можно протестировать агрегат на нескольких проектах, посмотреть, подходит ли она вам.

Решили, что вы готовы арендовать трансформаторную установку для предстоящего прогрева бетона — обращайтесь в компанию «МОСПРОКАТ». Мы поможем вам получить необходимое оборудование для работы. Наш график работы — с 8-00 до 21-00 без выходных, расположение склада удобно, условия — выгодные, цены — доступные. Будем рады сотрудничеству!
